起源

贴吧上一个帖子，关于淘宝上预算原因购买了DIY的显示器,最后花费是2000出头。

因为在用的一个显示器是二手的三星P2770，买回来没多久就开始出线，到如今已经是四五条竖线在屏幕右方，所以心里已经长草要换一台。

过程

在淘宝翻过好多店，主要关注在一些所谓样机便宜货，其中留意过戴尔一款34寸，全新快6000样机4500。比较之下这款DIY只要2000出头，跟samsung s34e790c 所用的同款面板型号为ltm340yp01。曲率3000R跟戴尔的老款是同一个曲率。另外一款1500R曲率的贵1000，基于少花钱多办事的原则就不作考虑了。

仔细搜寻之下好几家淘宝店有做这款面板的DIY显示器出售，方案为裸屏+自制驱动板,能点亮及提供基本功能。楼主的店家也问过没人回。
最后定的一款也是机缘巧合，之前放收藏夹里没多看，那次翻收藏夹看到提示比收藏时降价500多，点进一看只要1871！
ltm340yp01面板,带全金属外壳底座内置喇叭3440x1440@100Hz画中画，这属于全淘宝最全方案了,翻看评论实在。同样基于少花钱多办事的原则，我选了不包点的1871套餐。

到手

拆箱上称，不含底座是9kg，挂支架是无望了。
专门带来macbo okpro开光，其实不得已后文再细说。
妥妥的3.5k分辨率100hz刷新率，播电影21：9加上洪亮的音响的确震撼。
然后是简单检测下屏幕，一个坏点一个亮点，可接受范围。屏幕够大也不太留意到。

折腾

验货后就拿房间里日用的两台机器接上，一试x201底座扩展的dp口输出黑屏，放弃。Mac mini mid 2011只支持1720x720。

解决方法

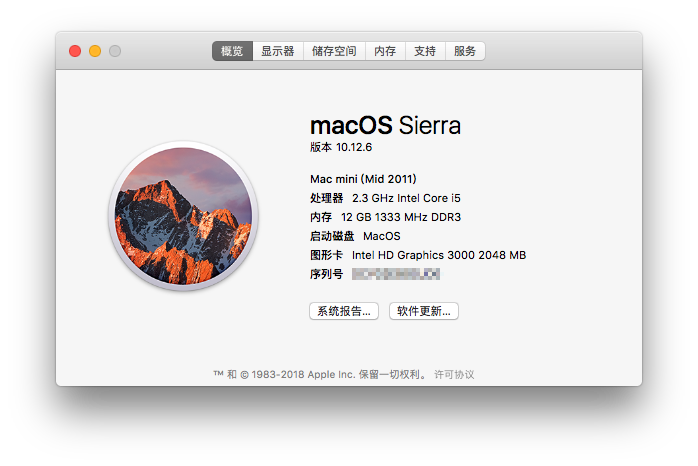

Mac mini mid 2011(MC815)是6年前的机器了，macOS Sierra系统。集成的显卡intel HD 3000 显存自动分配的512m，线缆是mini dp 转DP线。

下面是我做的步骤：
1.提高显存到1G，这里要编辑系统文件来改写。
How to increase vRAM for HD3000 graphics
首先确认显存为512M。
a.下载本楼附件解压
b.备份/System/Library/Extensions目录下相应kext文件。
c.解压的kext文件放到桌面上。
d.打开kextbeast一路next。
e.重启
PS:如失败变成3M内存，覆盖回原来备份好的文件。再试一次。

此外再有高手将1G改成2G显存，1G to 2G vRam及参考 (早前一层楼)(可忽略此步骤，刷到1G足矣)。
a.终端输入

cd /S*/L*/Ext*/AppleIntelSNBGraphicsFB.kext/C*/M*

sudo cp AppleIntelSNBGraphicsFB AppleIntelSNBGraphicsFB.backup

sudo perl -pi -e 's|\xC7\x45\xBC\x00\x00\x00\x40|\xc7\x45\xBC\x00\x00\x00\x80|g' AppleIntelSNBGraphicsFB

sudo touch /S*/L*/Extensions

b.复制一份AppleIntelHD3000Graphics.kext，然后显示包内容，找到Info.plist文件，
文本编辑器编辑

  <key>VRAMOverride</key>
  <integer>0</integer>
  <key>VRAMSize</key>
  <integer>2048</integer>

c.将编辑好的AppleIntelHD3000Graphics.kext文件，拖放到Kext Utility中执行。

2.打开HiDPI mode，终端里敲命令打开的。后来发现有个QuickRes的app自带了这功能。

3.这里依照很多文章介绍是用SwitchResX来调整，我弄了很久不得其法全部失败。所以才有了我找到的另外一个办法。

4.这个办法也是改系统配置文件来实现，最后增加了一个3440x1440@30hz的屏幕分辨率，并完美显示。因为老机器配置不高，就不追求60hz乃至100hz了。

5.老机器还能发挥作用我很满意，就是显存提高后好像内存不堪用，所以又订了一条8g 1333Mhz PC10600 204pin 1.35v内存条来。能用的话再凑够两条组双通道。

—————

Update 2018.06.01

上文第4点是关于增加3440x1440@30hz分辨率的。之前写的过于简略，再加上忽略了SwitchResX，使得我自己也无法重现(囧rz)。
我折腾了好一段时间，试了好几种不同方式，以至现在我无法确认哪个方式才是起了作用的。但一点确认的是SwitchResX才是决定性的因素。

以下为几个我不确定的方式，用来添加3440x1440分辨率的：

前提先关闭系统保护(SIP)
具体操作是，重启电脑并按住Command+R，进入恢复模式，选择系统语言（仅仅会影响此次保护模式会话），然后选择工具（在最上面的bar）>终端。输入srutil disable; 然后reboot。
重启回到日常系统，在终端输入csrutil status检查是否disable状态。

方法1:改启动配置文件(未知作用，好像之前就是改了这个配置实现的)

打开终端

sudo -s

输入管理员密码

vi /Library/Preferences/SystemConfiguration/com.apple.Boot.plist

添加

    <key>Graphics Mode</key>
    <string>3440x1440@30</string>

:wq!

方法2:改显示器配置文件(未知作用)

改显示器配置文件 页尾有使用说明

方法3:解除分辨率限制(未知作用)

mac-pixel-clock-patch-V2 -> CoreDisplay Patcher （另存到下载文件夹，源码形式保存）
a.关闭系统保护，终端输入csrutil status检查是否disable状态
b.终端输入 chmod +x /Users/hong/Downloads/CoreDisplay-patcher.command
c.终端输入 /Users/hong/Downloads/CoreDisplay-patcher.command
d.弹出安装软件，选安装

神奇的事情在最后

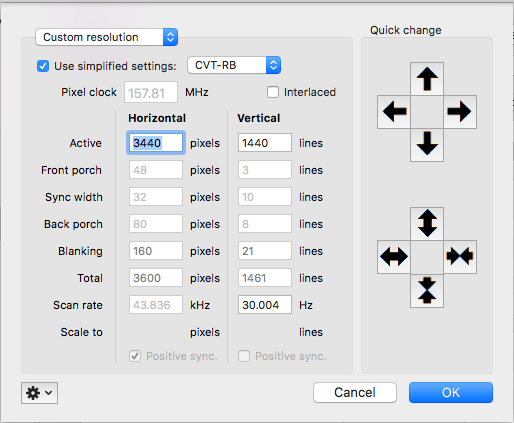

以上三个方法都不奏效，最后死马当活马医，想起要不安装SwitchResX试试(必须)(不明确之前哪个步骤起作用，又或者不做也可以？)，添加Custom Resolutions为3440x1440后，默认为60Hz。

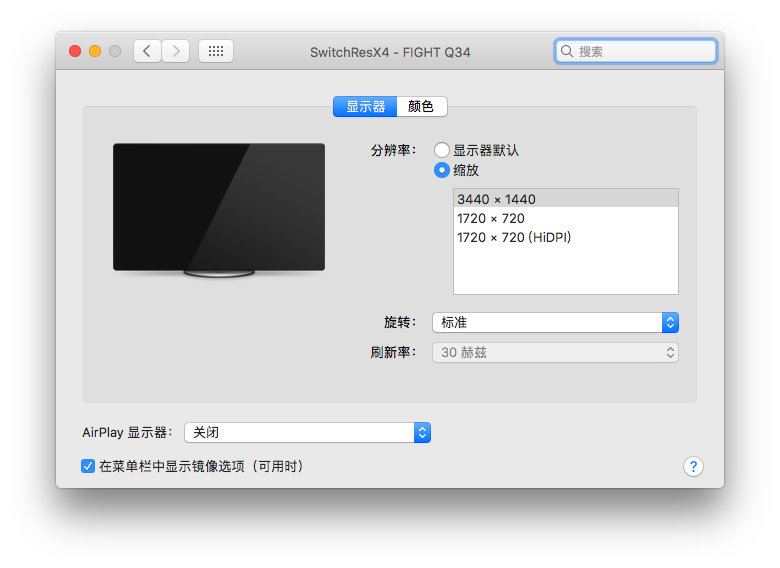

因为mini的老版雷电口只支持到30Hz，自然又恢复到上一次分辨率。但神奇的事情发生了，在我自定义的分辨率下方突然多了一个选项，是3440x1440@30hz的选项。

此时再打开QuickRes和HDM都出现了3440x1440选项，而之前一直都没有出现的。看来安装SwitchResX是其中一个必须做的步骤。

再回想以前我做这个hacking的时候，在最初就安装了SwitchResX，只是因为不会用就卸载了。而这次一直到最后实在没有办法了，才安装SwitchResX。

结果误打误撞，装上了不可或缺的一环才成功使得mini mid 2011重新用上3.5k分辨率，这回算是没白折腾，趁热乎赶紧做了笔记。

至于是否卸载SwitchResX后就失效，目前未可知，我也不想尝试了。就坐等10天免费试用期过去后验证。

注意:此时显示器名称加上了SwitchResX4前缀，我试了一下HiDPI模式，显示画面很细腻，但分辨率直邮1720x720，高度太小不方便。
